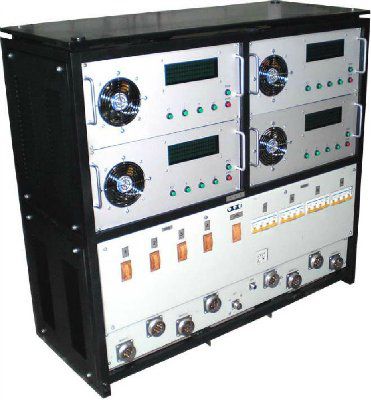

Описание и технические характеристики
Предназначено для заряда (разряда) аккумуляторных батарей, в том числе 6СТ55, 6СТ60, 6СТ62, 6СТ66, 6СТ77, 6СТ90, 6СТ132, 6СТ140, 6СТ190, 12СТ85.
Технические данные:
1. Питающая сеть зарядно-разрядного устройства – трехфазный переменный ток напряжением 380В, частотой 50Гц с нормами качества по ГОСТ Р 54149-2010.
2. Охлаждение зарядно-разрядного устройства – воздушное принудительное.
3. Степень защиты зарядно-разрядного устройства IР20 по ГОСТ 14254-80.
4. Количество одновременно подключаемых аккумуляторов (аккумуляторных батарей):
– 6 аккумуляторных батарей номинальным напряжением 6В, 8В,10В, 12В, 24В.
5. Количество независимых зарядно-разрядных каналов…………….............6
6. Задание уставок стабилизированного зарядного (разрядного) тока:
- в диапазоне 0,20 – 1,0 А с дискретностью 0,01А;
- в диапазоне 1,05 – 6,0 А с дискретностью 0,05А;
- в диапазоне 6,1 – 60,0 А с дискретностью 0,1А
7. Задание уставок длительности ступени заряда (разряда, паузы)):
- в диапазоне 5с – 10мин с дискретностью 1с;
- в диапазоне 11мин – 24час с дискретностью 1мин.;
- в диапазоне 25час – 500час с дискретностью 1 час.
8. Задание стабилизированного зарядного напряжения с дискретностью 0,05В.
9. Нестабильность зарядного (разрядного) тока, %...................................±1,0
10. Нестабильность зарядного напряжения, %..........................................±0,05
11. Погрешность измерения зарядного (разрядного) тока, %………………..±1,0
12. Погрешность измерения зарядного (разрядного) напряжения, %........±0,04
13. Погрешность измерения длительности, %.........................……………...±0,1
14. Погрешность измерения зарядной (разрядной емкости,% ……………±1,5
15. Задание уставок конечного зарядного напряжения с дискретностью 0,05В.
16. Задание уставок конечного разрядного напряжения с дискретностью 0,05В.
17. Режимы по требованию заказчика:
- заряд стабилизированным током;
- разряд (с рекуперацией энергии разряда аккумуляторной батареи в питающую сеть) стабилизированным током;
- заряд стабилизированным напряжением;
- заряд по времени;
- разряд по времени.
17. Количество циклов (повторение n- ступеней)..……………по требованию заказчика
18. Количество ступеней (заряд стабилизированным током, разряд стабилизированным током,
заряд при стабилизированном напряжении, пауза) ……..........................по требованию заказчика
19. Критерии перехода со ступени на ступень, окончания ступени:
- длительность, конечное зарядное (разрядное) напряжение, постоянство напряжения.
20. Диапазон стабилизированного зарядного (разрядного) тока, А..........от 0,2 до 60
21. Диапазон стабилизированного зарядного напряжения,В…………7,0 – 32,0
22. Диапазон задания уставок конечного зарядного напряжения,В..5,0 – 30,0
23. Диапазон задания уставок конечного разрядного напряжения,В.…...5,0 – 30,0
24. Диапазон задания длительности постоянства напряжения, час…….....…2
25. Диапазон задания уставок длительности ступени заряда ( разряда, паузы)………………….5с – 500 час
26. Максимальная потребляемая мощность, кВА, ..........................……..........15
27. Габаритные размеры устройства АЗР6-60А-35В (LxВхН), мм................1075х475х1000
28. Габаритные размеры силового трансформатора (LxВхН), мм……….....500х800х800
Обеспечивает:
- автоматическое управление процессом;
- задание параметров процесса с ПЭВМ;
- контроль параметров процесса (ток, напряжение на каждой аккумуляторной батарее);
- наличие интерфейса RS485;
- регистрацию параметров процесса;
- моменты регистрации параметров- при изменении напряжения на аккумуляторной батарее на 0,2В или изменении тока на 5%;
- формирование протоколов протекания процесса;
- построение графиков процесса;
- сохранение параметров процесса при аварийном отключении питающей сети;
- рекуперацию энергии разряда аккумуляторной батареи в питающую сеть;
Климатическое исполнение и категория размещения зарядно-разрядных устройств УХЛ4.2 по ГОСТ 15150-69.
